Однорядная и многорядная система перевязки швов

Прежде чем приступить к ознакомлению с технологией возведения кирпичных стен, следует упомянуть о нескольких специальных терминах, принятых в строительстве.







  • ​Версты - крайние ряды кирпича, образующие поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, а расположенные внутри - внутренними.
  • Постель - плоскость, покрытая раствором, на которую укладывается кирпич.
  • Ложковый ряд - ряд кирпичей, укладываемых длинной гранью вдоль стены.
  • Тычковый ряд - ряд кирпичей, укладываемых короткой гранью вдоль стены.
  • Забутка - кирпичи, уложенные между внутренней и наружной верстами.
  • Трехчетвертка, четвертка - неполномерные кирпичи, длина которых составляет соответственно 3/4 и 1/4 длины полномерного кирпича. Неполномерные кирпичи обычно используются при завершении кладки, в местах присоединения, изгиба, сужения, расширения или пересечения.

Для получения четверток, трехчетверток и половинок рекомендуется использовать кирпичи, имеющие отбитые углы или другие дефекты. Необходимо помнить, что при неправильных размерах укладываемых неполномерных кирпичей нарушается перевязка швов и увеличивается расход раствора, а это снижает прочность кладки.

Чтобы отмерить длину неполномерного кирпича, на ручке молотка следует сделать зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича нужно отметить лезвием молотка, после чего сделать насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и наконец сильным ударом перерубить кирпич по отмеченной линии. Удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной. Если кирпич необходимо расколоть вдоль, то нужно сначала нанести легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича расколоть его на требуемые части.

Система перевязки

Система перевязки - порядок укладки кирпичей или камней относительно друг друга. Существует продольная и поперечная перевязка швов. Перевязка продольных швов необходима для предупреждения расслаивания кладки вдоль стены на более тонкие стенки, а также для равномерного распределения в кладке нагрузки по ширине стены. Перевязка продольных швов выполняется тычковыми рядами. Перевязка поперечных швов служит для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и прочность стен при температурных колебаниях. Перевязка поперечных швов представляет собой чередование ложковых и тычковых рядов с одновременным смещением кирпичей в смежных рядах на половину или четверть длины кирпича.

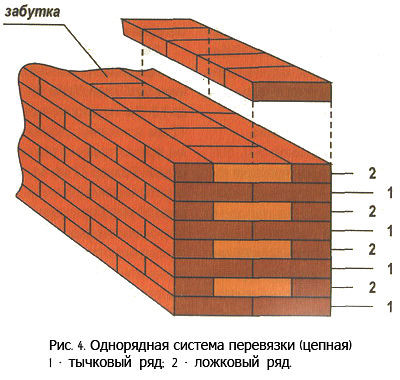

Кирпичная кладка выполняется по однорядной (цепной) и многорядной, а также трехрядной перевязке. При однорядной перевязке швов ложковые и тычковые ряды последовательно чередуются.

При этом поперечные швы в смежных рядах сдвигаются относительно друг друга на четверть кирпича, продольные - на полкирпича, а вертикальные швы нижнего ряда перекрываются кирпичами верхнего ряда.

Многорядная перевязка представляет собой кладку из ложковых рядов, перевязываемых через пять-шесть рядов по высоте тычками. Многорядная система перевязки является наиболее приемлемой при возведении стен, в том числе и стен, облицовываемых различными видами кирпича.

При многорядной перевязке первый (нижний) ряд укладывается тычками, а второй - ложками, при этом два первых ряда выкладываются таким же образом, как и при однорядной перевязке. Последующие ряды, с третьего до шестого, независимо от толщины стен выкладываются ложками с перевязкой в полкирпича. Продольные вертикальные швы (по ширине стены) не перевязываются. Ряды кирпича на уровне обрезов стен, в карнизах и местах опирания плит перекрытий и балконов укладываются тычками.

Раскладка кирпича перед укладкой

Перед тем как приступить к кладке, необходимо разложить кирпичи на стене как можно ближе к месту укладки. При соблюдении порядка раскладки кирпич не будет мешать разравниванию раствора на постели, а на перемещение кирпича к месту укладки потребуются минимальные усилия. Раскладывая кирпичи на стене, необходимо следить за тем, чтобы они были обращены к фасаду ровной стороной, не имеющей повреждений и сколов.

Для ложковых рядов кирпичи укладываются параллельно стене или под небольшим углом к ней, а для тычковых - перпендикулярно оси стены. Для наружной версты кирпич следует располагать на внутренней половине стены, для внутренней версты - на наружной. На стенах толщиной в два и более кирпича для тычковых наружных верст кирпичи нужно размещать стопками в два кирпича перпендикулярно оси стены. Для кладки верст кирпичи укладываются стопками по два кирпича параллельно оси стены или под углом 45° с расстоянием между стопками в один кирпич.

При возведении стен толщиной в полтора кирпича для тычкового ряда кирпичи необходимо раскладывать в две стопки. Одна стопка должна находиться вплотную к другой параллельно оси стены. Для ложкового ряда кирпичи располагаются так же, но с расстоянием между стопками в один кирпич.

При возведении стен толщиной в один кирпич для ложкового ряда кирпичи следует располагать стопками по два кирпича, разместив их посередине стены параллельно ее оси, с расстоянием между стопками в один кирпич, для тычкового ряда - на середине стены перпендикулярно ее оси, расстояние между стопками должно составлять полкирпича.

Для стен толщиной в треть кирпича кирпичи необходимо раскладывать параллельно оси стены друг за другом, отступив на 50-60 см от последнего кирпича укладываемой версты так, чтобы оставалось пространство для расстилания раствора.
